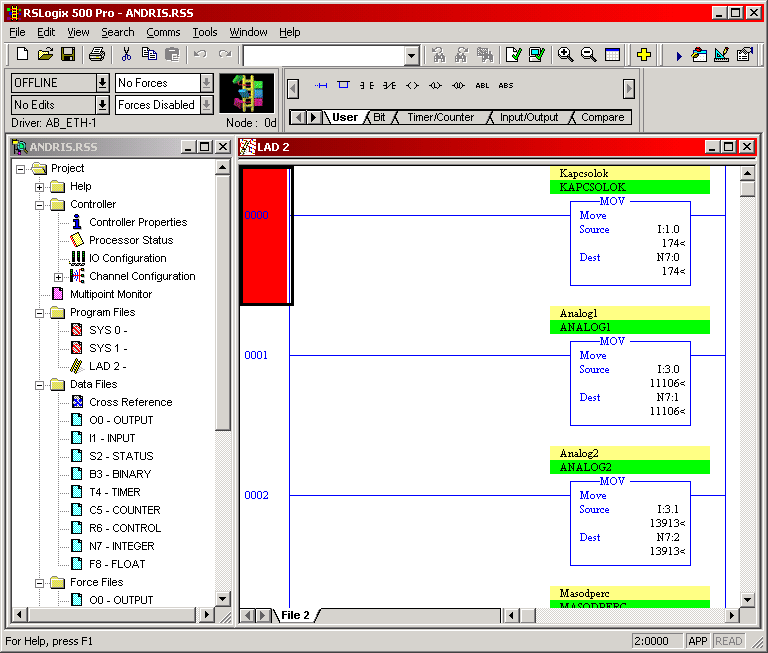

RSLogix 500 RSLogix 500Az Allen-Bradley gyártányú MicroLogix és SLC vezérlők fejlesztőkörnyezete. Ezek a vezérlők kizárólag létradiagramban programozhatók, ezért az RSLogix 500 csak ezt a nyelvet támogatja. A fejlesztőkörnyezet alkalmas Off-Line és On-Line programozásra, program monitorozására és a kimenetek futás közbeni változtatására. Képes a ki- és a bemeneteket kényszeríteni (Force), valamint a processzor üzemmódját változtatni (Prog/Run). A támogatott vezérlők:
| Vezérlő típusa | Használható kommunikációs protokoll |
| SLC 5/05 | Ethernet, DF-1, DH-485 és ASCII |
| SLC 5/04 | DF-1, DH-485, ASCII és DH+ |
| SLC 5/03 | DF-1, ASCII és DH-485 |
| SLC 5/02 | DH-485 |
| SLC 5/01 | DH-485 |
| MicroLogix 1000 | DF-1 |
| MicroLogix 1000 DH-485/HDS és MicroLogix 1000 Analog |
DF-1, DH-485, DF-1 Half Duplex Slave |
| MicroLogix 1200 series A | DF-1, DH-485, DF-1 Half Duplex Slave, Modbus RTU Slave |
| MicroLogix 1500 series A | DF-1, DH-485, DF-1 Half Duplex Slave |
| MicroLogix 1500 series B | DF-1, DH-485, DF-1 Half Duplex Slave, Modbus RTU Slave, ASCII |
A fejlesztőkörnyezet 3 változatban rendelhető meg. Ezeket a következő táblázat tartalmazza:
| Funkció | Starter | Standard | Professional |
| Szerkesztő | |||
| Drag & Drop szerkesztés | o | o | o |
| Drag & Drop adattábla-kezelés | o | o | o |
| Drag & Drop projektek között | o | o | o |
| ASCII szerkesztő | Rung | Rung | Rung |
| Keresés | o | o | |
| Csere | o | o | |
| Leírók cseréje | o | o | |
| Kivágás / Másolás / Beillesztés | o | o | |
| Felhasznált változók jelzése | o | o | |
| Könyvtár | o | o | |
| Indexelt könyvtár betöltés | o | o | |
| Gyorsbillentyűk használata | o | o | |
| Automatikus címzés | 2 | 2 | |
| Intelligens környezet-érzékeny cím-szerkesztés | o | o | |
| Automatikus cím leírás | o | o | |
| Felhasználói munkaterület | o | o | o |
| Utasítás eszköztár | o | o | o |
| Pont-os címzés | o | o | o |
| Intelligens ugrás | o | o | o |
| Projekt biztonsági mentés | o | o | o |
| Másodlagos mentési hely | o | o | o |
| ControlNet konfigurálás (RSNetworx for ControlNet mellékelve) | o | ||
| DeviceNet konfigurálás (RSNetworx for DeviceNet mellékelve) | o | ||
| Felhasználói megjegyzések | |||
| Szimbólumok | 20 betű | 20 betű | 20 betű |
| Szülő / gyermek szimbólumok | o | o | o |
| Cím / utasítás leírás | 5x20 betű | 5x20 betű | 5x20 betű |
| Szülő / gyermek címleírás | o | o | o |
| Létrasor komment | 64 betű | 64 betű | 64 betű |
| Létrasor komment társítás | Kimeneti cím | Kimeneti cím | Kimeneti cím |
| Lapcím | 1x80 betű | 1x80 betű | 1x80 betű |
| Microsoft Excel, mint adatbázis szerkesztő | o | ||
| Online Monitor | |||
| Program végrehajtás | o | o | o |
| Adattábla | o | o | o |
| Beépített keresztreferencia | o | o | |
| Diagnosztika / hibakeresés | |||
| Program összehasonlítás | o | o | |
| Adattábla összehasonlítás | o | o | |
| I/O konfiguráció összehasonlítás | o | ||
| Csatorna konfiguráció összehasonlítás | o | ||
| Összehasonlítás eredménye | On-Line riport | On-Line riport | |
| Adattábla megjelenítés (Custom Data Monitor) | o | o | |
| Grafikus animációs diagnosztika (Műszer, Diagram, Gomb) | o | ||
| Recept megjelenítő | o | ||
| Haladó diagram (Trend) | o | o | |
| Idődiagram (Histogram) | o | o | |
| Fejlett diagnosztika | o | o | |
| Emuláció (RSEmulate mellékelve) | Add-on | o | |
| Riportok | |||
| Program Riport | o | o | o |
| Beépített kereszt-referencia | o | o | |
| Kereszt-referencia | o | o | o |
| Adattábla tartalom | o | o | o |
| Adatbázis tartalom | o | o | o |
| Rendszerkonfiguráció | o | o | o |
| PID (szabályzó) konfiguráció | o | o | o |
| MSG (message) konfiguráció | o | o | o |
| Custom Data Monitor riport | o | ||
| Recept monitor riport | o | ||
| "Smart" I/O konfiguráció | o | o | o |
| Margó / fejléc / lábléc | o | o | o |
| Címoldal | o | o | o |
| Automation | |||
| Microsoft VBA script-ek szerkesztése | o | ||
| Microsoft VBA script-ek végrehajtása | o | o | o |
| Billentyűzet makrók | Shareware | Shareware | Shareware |
| Biztonság | |||
| Munkaállomás biztonság | o | o | o |
| Security Server | Add-on | Add-on | Add-on |
| Security Client (Security server-t igényel) | o | o | o |
| Segítségnyújtás | |||
| Másolásvédelem | o | o | o |
| On-Line utasítás súgó | o | o | o |
| Referencia kézikönyv | o | o | o |
| Könrnyezet-érzékeny súgó | o | o | o |
| Kedvencek | o | o | o |
| Támogatott processzorok | |||
| SLC 5/03, /04, /05 Series C. | o | o | o |
| SLC 5/01, 5/02, 5/03, 5/04, 5/05 | o | o | o |
| SLC L20, L30, L40 | o | o | o |
| Micrologix1500 | o | o | o |
| Micrologix1200 | o | o | o |
|
Micrologix 1000 Series A, B, C, D, Micrologix 1000 Analog |
o | o | o |
| Speciális tulajdonságok | |||
| On-Line szerkesztés | o | o | |
| "Smart" I/O Card konfigurációs ablak | o | o | o |
| Jelmagyarázat | |||
| o | Támogatva, vagy mellékelve az alapáron | ||
| Add-on | Utólag megvásárolható | ||
| Shareware | Ingyenesen letölthető kiegészítés | ||
